輕載試驗

調速裝置在額定電壓下輸出頻率為50Hz時,能帶配套電機空載運行2h以上。

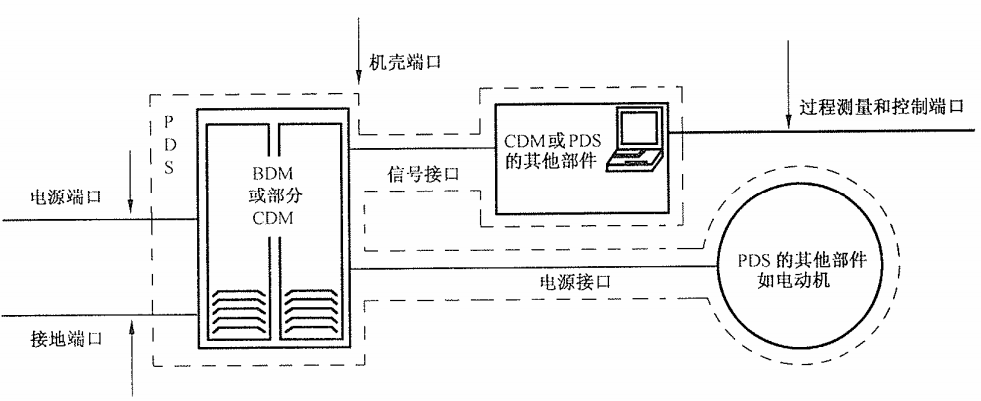

電磁兼容結構圖

電磁兼容測試標準

應用標準：GB 12668.3-2003/IEC 61800-3:1996《調速電氣傳動系統 第3部分：產品的電磁兼容性標準及其特定的試驗方法》
電磁兼容試驗

抗擾度（暫不考核）

噪聲發射

電磁干擾三要素：電磁干擾源、電磁干擾傳遞途徑（傳導、輻射、耦合）及接受電磁干擾的響應者。

檢驗場地：

輻射發射測試
儀器和設備：

電場輻射：接收機（1G以下）、頻譜儀（1G以上）、電波暗室、天線（1G以下一般用雙錐和對數周期的組合或用寬帶復合天線，1G以上喇叭天線）

磁場輻射：接收機、三環天線或單小環遠天線；

測試布置：也是分臺式與落地式，與傳導發射相同

測試頻段：電場輻射一般是30MHz-1GHz

測試限值：隨不同標準，場地是3m、10m或其他尺寸
傳導測試：

儀器和設備：接收機、LISN（線路阻抗穩定網絡，或叫AMN人工電源網絡）、模擬手、被動電壓探頭、電流探頭（與電流探頭配合使用的CDN，容性電壓探頭）、DIA（斷續干擾分析儀，用于測試CISPR14-1中的斷續干擾）、測插入損耗的一整套設備。

測試布置：分臺式與落地式

測試頻段：150kHz-30MHz

諧波要求

測試標準：IEC 61000-3-2（額定電流小于16A）；

IEC 61000-3-4（額定電流大于16A）；

IEC 61000-3-12（額定電流大于16A小于75A）。

GB/T14549-1993 電能質量 公用電網諧波。

礦用變頻器的詳細檢驗方法請下載一下附件：

礦用變頻器檢驗方法.pdf
